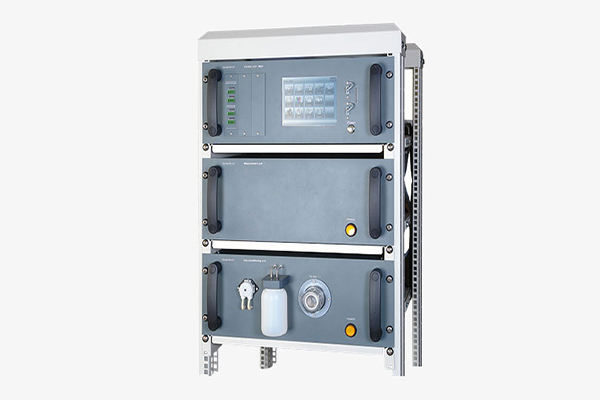

校准红外气体分析仪的目的和方法是什么?

2022-05-25

  校准红外气体分析仪的目的是保证在生产过程中用于监测生产气体中某种气体的体积浓度的仪器的准确性。以下是红外气体分析仪、校准设备、校准方法和校准结果的技术要求。适用于规定范围内红外气体分析仪的校准。




  校准红外气体分析仪前需要准备什么:



  用于校准变送器的设备:标准零气、标准量距气、数字校准仪或万用表。



  外观检查

  1、包括铭牌、标牌、外壳等;

  2、外观应整洁,零件完好,铭牌、标志完整、清晰;

  3、检查红外气体分析仪样气接头是否松动,气管是否老化漏气。



  内部检查

  1、包括电路板、端子、内部接线、线号、引出线等;

  2、内部应清洁,电路板和端子固定螺丝齐全牢固,电源线和信号线接线正确,编号完整清晰,引线无破损、划痕。



  红外气体分析仪密封性检查

  1、将红外气体分析仪的出气管连接到U型管水柱上,在入口端通入压力为100mmH2O的气体,并将管子夹紧;

  经过2.4min的平衡时间后,每5min出口端的压降不应大于0.5mmH20,说明分析仪无泄漏。



  绝缘性能检查

  1、用兆欧表检查输出端对外壳的电阻,测量回路对地的电阻。

  2、输出端对外壳的电阻≥10MΩ,测量回路对地绝缘电阻≥20MΩ。



  校准红外气体分析仪的方法如下:

  1、通电预热30分钟,检查所接管路是否有泄漏。被检仪表不带数值显示功能的在电信号输出端接数字校准仪或万用表;

  2、将标准零点气体接入分析仪入口,将通过标准气瓶减压阀的流量调节至0.5L/min。稳定3分钟后,实测输出值应为4mA;否则,调整零位电位器使其为4mA;

  3、零点校准后,把标准量程气体接入分析仪入口,并把流量通过标准气体气瓶的减压阀调节到0.5L/min,稳定3min后,测量其输出值应在标准量程气体对应的电流值;否则调节量程电位器。
