红外气体传感器：红外气体传感器的作用原理

作用原理

由不同原子构成的分子会有独特的振动、转动频率，当其受到相同频率的红外线照射时,就会发生红外吸收，从而引起红外光强的变化，通过测量红外线强度的变化就可以测得气体浓度；需要说明的是振动、转动是两种不同的运动形态，这两种运动形态会对应不同的红外吸收峰，振动和转动本身也有多样性；因此一般情况下一种气体分子会有多个红外吸收峰；根据单一的红外吸收峰位置只能判定气体分子中有什么基团，精确判定气体种类需要看气体在中红外区所有的吸收峰位置即气体的红外吸收指纹。但在已知环境条件下，根据单一红外吸收峰的位置可以大致判定气体的种类。由于在零下273摄氏度即绝对零度以上的一切物质都会产生红外幅射，红外幅射与温度正相关，因此，同催化元件一样，为消除环境温度变化引起的红外幅射的变化，红外气体传感器中会由一对红外探测器构成。

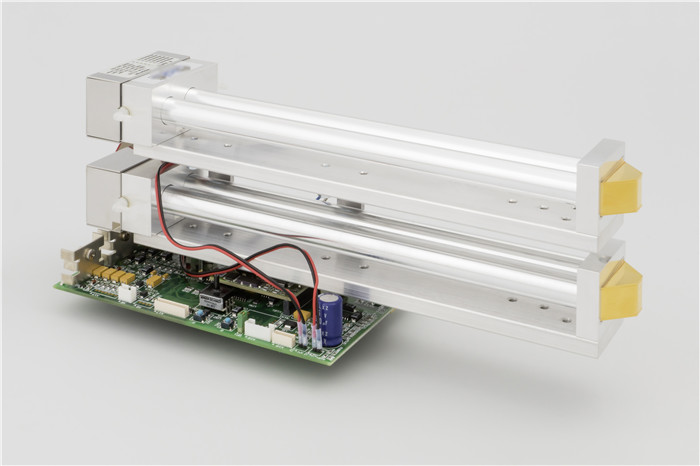

一个完整的红外气体传感器由红外光源、光学腔体、红外探测器和信号调理电路构成。

为什么红外气体传感器不能测量氧气、氢气、氮气等由相同原子构成的气体分子?

月亮和地球、地球和太阳靠万有引力连接，分子内部原子间靠化学键连接。如果二者是理想球体而且没有其它万有引力干扰则地球轨道将是圆的，实际上上面两个条件都不成立，因此其轨道是椭圆的，也就是地球和太阳之间的距离不停地在短半径和长半径之间转换，即振动，只是振动周期长达一年，在这个过程中，地球处于短半径点和长半径点时，它和太阳之间的引力是不同的，即能量级别不同。在分子内部原子间靠化学键连接，原子间的空间距离、角度、方向由于电子分布的不均衡而不停发生变化，即振动、转动，而且不同的分子会有独特的振动、转动频率,当遇到相同频率的红外线照射时会产生谐振、原子间距离和电子分布发生变化即偶极距发生变化，红外吸收就是这样产生的(紫外吸收同理)。

以上内容中包含红外吸收的两个基本条件：谐振、偶极距变化。这两个条件同时满足才能产生红外吸收。

氧气、氢气、氮气等由同一种原子构成的分子为什么没有红外吸收峰:两个基本条件一是气体分子振动频率与照射的红外线频率相同，二是偶极距变化。不难理解，第一个条件容易满足，第二个条件无可能性。

相同原子构成的分子正负电荷中心完全重叠，即偶极距为零，其结果是电子在分子中的分布是均衡的，以红外光本身的低能量密度特征，其照射不会改变这种均衡，更不可能使分子电离，即不会导致能量变化。而不同原子构成的分子:以水(蒸气)分子为例,分子中电子的分布偏向氧这端，即微观上水分子中氢那一端呈正电性,氧那一端呈负电性，正负电荷中心是不重叠的，即偶极矩不为零。这是因为氧吸引电子的能力比氢强的缘故。

在与水分子振动、转动频率相同的红外线照射时，会使电子在水分子中的分布更偏向氧一端，导致氢和氧的平均距离变短，即偶极距变短，能量变高，即水分子受到红外照射时会从低能级跃迁到高能级，红外吸收就是这样产生的。可以这样去简单理解:红外线与相同原子组成的分子相遇时，由于相同原子组成的分子是理想的弹性球体，两者的相互作用是完全弹性碰撞，只有能量交换，没有能量转移。不同原子组成的分子与红外线相互作用则有能量转移。因此，红外吸收原理不能测相同原子构成的分子。
